無密封自控自吸泵安裝尺寸圖

無密封自控自吸泵概述：

WFB係列無密封自控自吸泵是引進國外先進技術二次開發的新型產品。適用於含固體顆粒的液體、含油汙水及不易產生泡沫的各種液體的輸送，實現“一次引流，終身自吸”，根據輸送介質不同，可采用不鏽鋼、增強聚丙烯、碳鋼、鑄鐵等多種材料製造。廣泛適用於電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、淨水、國防軍工、紡織印染、采掘選礦等行業。

無密封自控自吸泵特點：

1、采用液體動力密封形式，消除了傳統水泵的填料密封、機械密封易磨損、易滲漏的缺點，徹底杜絕了“跑、冒、滴、漏”現象，是替代各種潛水泵、潛汙泵、液下泵的理想設備。

2、運行過程中密封無磨擦、無磨損，使用壽命是立式液下泵、潛水泵10倍以上。

3、引用真空泵抽氣原理，開機後，抽吸掉泵進口管路中的空氣，達到自吸目的，占地麵積小，安裝使用方便。

4、進口管路可安裝空氣自控電磁閥，關機後自動消除泵內液體衡吸，實現“一次灌液，終身自吸”。

5、效率高、振動小、噪音低、移動靈活、拆卸簡便、易於安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。

6、具有優越的自控功能，可與高科技領域和高度自動化係列統配套使用。

關於配套電機功率的說明：

為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A、B、C三種工況適應等級，本說明中配套的電機功率，是根據A級等級匹配的。您如在B、C級工況使用，可根據具體情況，相應降低配套電機功率。

A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標（選定型號的規定標準）；

B級工況條件是：連續運行，三項性能隻需兩項達標；

C級工況條件是：間隔運行，三項性能隻需一項達標；

無密封自控自吸泵型號意義：

1、性能參數表中“類別代碼”欄的1-5含義：1型為長方形，2型為圓錐型，3型為防爆型，4型為戶外型，5型為推車移動型。“材質符號”欄中C\PP\BXG\Mo2Ti\316L五組字母分別代表：Q235鋼、增強聚丙烯、不鏽鋼（1Cr18Ni9Ti）等五種材質。

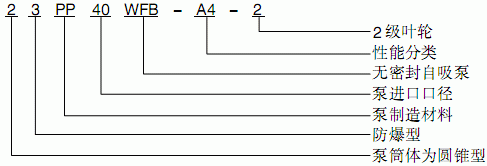

2、型號意義舉例：

3、完整的型號書寫方式。假設水泵的要求是：造型為推車移動型，材質為不鏽鋼，吸液口徑為40mm,性能分類為A4。這台水泵的完整型號為“5BXG40WFB-A4-2”。

假設水泵的要求是：造型為長方形防爆型，其它要求同上，這台水泵的完整型號為“1.3BXG40WFB-A4-2”。

假設水泵的要求是：造型為圓錐型防爆型，其它要求同上，這台水泵的完整型號為“2.4BXG40WFB-A4-2”。

4、法蘭采用中華人民共和國機械部標準製造。標準代號JB81-59;GB9115.3-88。非金屬材質水泵的法蘭壓力0.6MPa；金屬材質水泵的法蘭壓力1.0MPa。本廠水泵出廠時，進出液口各配一隻反法蘭。

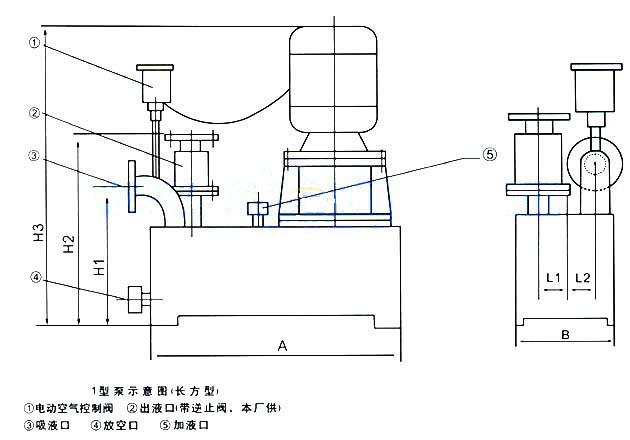

自控自吸泵安裝尺寸圖1

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	A	B	H3
16WFB-A	300	480	60	65	460	280	700
32WFB-A	300	480	60	70	480	280	720
40WFB-A、A（1-3）	320	510	70	75	580	320	750
52WFB-A、B1、B2、BD、E2	340	530	80	75	580	340	780
50WFB-A（1-3）、B3、C2	340	530	80	75	580	340	740
50WFB-B、C、C1、E1	460	550	85	75	660	450	1100
65WFB-A、A1、B1、BD、E2、F（2-3）	360	540	80	75	600	350	770
65WFB-A2、C2	340	530	80	75	580	340	770
65WFB-B、C、C1	480	580	90	75	670	380	1120

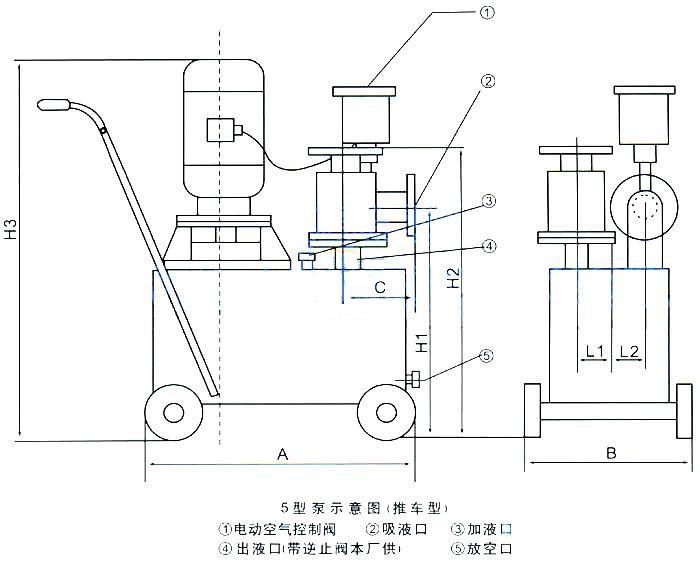

自控自吸泵示意圖

規格型號	安裝尺寸			外形尺寸
	H1	H2	L1	L2	A	B
16WFB-A	250	450	185	220	680	450
32WFB-A	280	475	190	230	700	460
40WFB-A、A（1-3）	320	550	240	300	740	550
50WFB-A、B1	370	590	290	320	800	580
50WFB-A（1-3）、B3、C2	320	550	240	300	740	550
50WFB-B、C、C1、E1	420	700	280	380	1080	640
50WFB-B2、BD、E2	320	550	240	300	760	550
65WFB-A、A1、BD、E2、F（2-3）	370	610	300	340	850	580

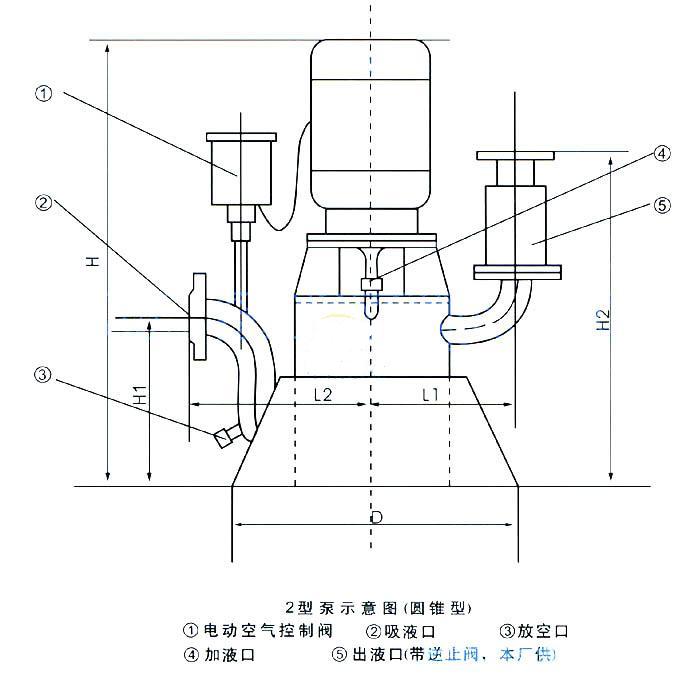

自控自吸泵安裝尺寸2

規格型號	安裝尺寸			外形尺寸
	H1	H2	L1	L2	H	D
65WFB-A2、C2	320	580	250	300	740	550
65WFB- B、C、C1、E1	420	700	320	380	1120	640
80WFB-A、B、C1、E（1-2）、F（2-3）	420	700	320	380	1140	640
80WFB-AD	400	680	320	380	800	600
80WFB-BD、CD、CD（1-2）、C2、E3	420	700	320	380	1120	640
80WFB-C	420	700	320	380	1140	640
100WFB-B2、BD、E2	420	720	350	420	1140	640
100WFB- E（2-3）、F（2-3）	420	720	350	420	1140	640
100WFB-AD、C3	400	700	300	340	1080	600
100WFB-B	420	720	350	420	1140	640
100WFB-C、C1	470	800	390	450	1180	700
100WFB-E1	520	850	390	450	1250	700
125WFB-A	630	1020	430	600	1580	900
125WFB-A1	570	960	430	500	1450	850
125WFB-A2、AD、AD1、B3、C3	470	780	400	460	1180	650

自控自吸泵示意圖

規格型號	安裝尺寸				外形尺寸
	H1	H2	L1	L2	H	D
125WFB-B1	630	1020	430	600	1580	950
125WFB-B2、E2	470	780	400	460	1180	650
125WFB-C2、E、E1	470	780	420	490	1240	700
150WFB-A、B1、C2	550	890	450	500	1450	750
150WFB-AD	550	890	520	590	1420	800
150WFB-B、BD	550	890	450	550	1450	800
150WFB-B2	550	890	550	630	1550	950
150WFB-C、C1	550	890	550	630	1480	950
150WFB-C3	480	800	410	450	1240	700
200WFB-AD、BD1	680	1160	600	650	1450	1000
200WFB-AD3	680	1000	450	550	1300	850
200WFB-AD（1-2）、BD2	680	1160	600	650	1280	1000
200WFB-BD、CD（1-2）	680	1160	600	650	1280	1000
200WFB-CD、C	680	1160	700	750	1800	1000
250WFB-AD、CD	700	1180	700	750	1360	1000
250WFB-AD1	700	1200	700	750	1300	1000
250WFB-AD（2-3）、BD、BD（1-2）、B、CD（2-3）	700	1180	740	790	1560	1000
250WFB-CD1、C	820	1150	520	580	1780	1000
300WFB-AD、AD1、AD3	780	1250	740	790	1580	1000
300WFB-AD2、A、B、BD（1-3）、CD、CD1、C	780	1320	760	820	1900	1100
300WFB-CD（2-3）	1100	1300	560	650	1950	1100
350WFB-AD、AD3	860	1480	850	950	1800	1100
350WFB-AD（1-2）、AD4、B、BD3、ED、ED1、A、A1、ED3	860	1480	950	1050	1900	1100
350WFB-BD（1-2）、CD、CD（1-3）、ED2	860	1480	1000	1050	2100	1250
400WFB-AD、AD（1-3）	920	1680	1050	1150	2200	1100
400WFB-BD、BD1、CD、CD（1-3）	920	1680	1050	1150	2200	1100
400WFB-BD（2-3）	920	1680	1100	1200	2500	1400
450WFB-AD	1000	1800	1100	1200	2600	1300
450WFB-BD	1000	1800	1100	1200	2300	1100
450WFB-CD、CD（1-2）	1000	1800	1100	1200	1700	1100
500WFB-AD、AD1、BD（1-2）	1250	2200	1240	1340	2500	1200
500WFB-BD	1250	2200	1280	1380	2500	1400
600WFB-AD（2-3）、CD	1500	2500	1400	1600	2800	1600
600WFB-AD1、BD1、CD1	1500	2500	1500	1750	3000	1800
600WFB-AD、BD	1500	2500	1400	1600	2200	1400
800WFB-AD	1800	2800	1600	1800	2800	2000
800WFB-BD、BD2、CD	1800	2800	1600	1800	3200	2000
800WFB-BD1	1800	2800	1600	1800	3400	2000
