FYS型耐腐蝕液下泵結構圖

時間：2018-3-16 15:16:55來源：http://www.mvnso.com作者：国产大片91精品免费看3泵閥

FYS型耐腐蝕液下泵產品簡介：

　　FYS型耐腐蝕液下泵氟塑料合金是當今世界優秀的耐腐蝕材料。我單位選用該材料的FYS型耐腐蝕液下泵係立式單級單吸離心泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解。用於輸送任意濃度的酸、堿液、氧化劑等不含固體顆粒及不易結晶的腐蝕液體。主要解決強腐蝕介質輸送問題。

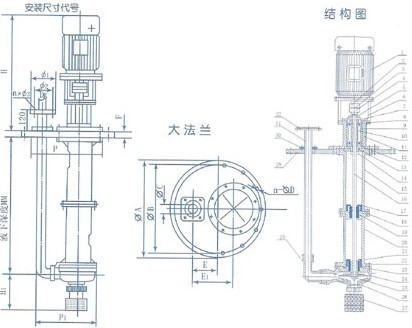

FYS型耐腐蝕液下泵結構圖：

序號	名稱	序號	名稱
1	電機	17	夾板螺母
2	電機連軸器	18	中間軸套
3	彈性塊	19	中間夾板
4	泵聯軸器	20	中間接管下
5	軸承蓋	21	蓋板
6	電機架	22	動水軸承
7	軸螺母	23	靜水軸承
8	軸承	24	葉輪
9	外軸套	25	葉輪螺母
10	內軸套	26	泵體
11	軸承座	27	網罩
12	擋板	28	彎接
13	小軸套	29	大法蘭
14	調整套	30	出液壓板
15	中間接管上	31	出液管
16	軸	32	出口法蘭

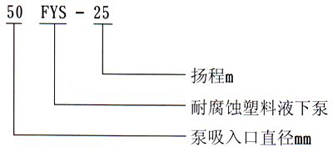

FYS型耐腐蝕液下泵型號意義：

FYS型耐腐蝕液下泵型號意義

FYS型耐腐蝕液下泵主要特點：

FYS型耐腐蝕液下泵為立式結構，泵體、葉輪部分浸沒在液體裏，故占用較小麵積，軸封無泄漏現象，因而適用於輸送介質溫度為-5℃至105℃腐蝕性液體。泵的轉向應按泵所指方向啟動。不能反轉運行，啟動時泵體必須淹沒在液體中。A：增強聚丙烯。　C：聚偏氟乙烯。　D：氟塑料合金

FYS型耐腐蝕液下泵選用範圍：

液下深度：Ｌ＝250－－-2500mm

流　　量：Ｑ＝1.5M3/H－－-400M3/H

揚　　程：Ｈ＝6m－－-50m

轉　　速：n＝1450r/min－－-2900r/min

使用溫度：-5℃－－-105℃

FYS型耐腐蝕液下泵結構與材質：

①為保證輸送不同介質並能有較長的壽命,接材料組成分類有五種

       A:增強聚丙烯－－耐腐蝕不鏽鋼FRPP-ICr18Ni9Ti
       B:增強聚丙烯－－鈦FRPP-Ti
       C:增強聚丙烯－－真它金屬
       D:增強聚丙烯－－氟塑台盒
       E:增強聚丙烯－－丙烯包塑
　②除軸之外,與介質接觸零件的材質有以下幾種:F-4、氫化矽、碳化矽、飲合金、增強聚丙烯。
　③為防止熱脹冷縮變形引起的各種問題,泵的連接管采用複合材料鋼管內外包塑
　④FYS型耐腐蝕液下泵運行中產生的軸向力及徑向力由可調l心的軸承象受,保證運行平穩噪聲小。
　⑤泵的下部裝有水軸承，液下深度超過1米的泵,設有中間水軸承,保證泵運行平穩可靠。

FYS型耐腐蝕液下泵主要用途：

FYS型耐腐蝕液下泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用於化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。

FYS型耐腐蝕液下泵性能參數：

型號	流量 m3/h	揚程 m	出口直徑 mm	電機功率 KW	轉速 r/min	液下長度 mm
25FYS-10	1.5	10	20	1.5	2900	300 至 2500
25FYS-18	3.6	18	20	2.2	2900
40FYS-15	5	15	32	3	2900
40FYS-20	10	20	32	3	2900
40FYS-30	10	30	32	4	2900
40FYS-40	10	40	32	5.5	2900
50FYS-20	15	20	40	3	2900
50FYS-25	15	25	40	4	2900
50FYS-30	15	30	40	5.5	2900
50FYS-40	15	40	32	7.5	2900
50FYS-50	15	50	32	7.5	2900
65FYS-32	29	32	50	11	2900
65FYS-40	29	40	40	11	2900
80FYS-20	50	20	65	11	2900
80FYS-30	50	30	65	15	2900
80FYS-34	50	34	65	15	2900
80FYS-40	50	40	50	18.5	2900
100FYS-32	100	32	80	22	2900
100FYS-40	100	40	80	22	2900
50FYS-50	7.5	12.5	32	2.2	1450
65FYS-40	14.5	10	40	3	1450
80FYS-40	25	10	50	4	1450
100FYS-40	50	10	80	5.5	1450

【FYS型耐腐蝕液下泵】使用注意事項：

FYS型耐腐蝕液下泵拆卸與裝配
1、FYS型耐腐蝕液下泵如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，FYS型耐腐蝕液下泵用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、FYS型耐腐蝕液下泵更換流動軸承則底板不動，隻要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、FYS型耐腐蝕液下泵裝配與拆卸的次序相反，注意軸上配件的同心度。
FYS型耐腐蝕液下泵安裝、使用、維修
1、FYS型耐腐蝕液下泵組裝後，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端麵間隙保持1～2.5mm。
3、FYS型耐腐蝕液下泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大於口徑的2.5倍。
4、FYS型耐腐蝕液下泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、FYS型耐腐蝕液下泵檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、FYS型耐腐蝕液下泵超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查FYS型耐腐蝕液下泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。

【FYS型耐腐蝕液下泵】故障原因及排除方法：

FYS型耐腐蝕液下泵故障現象

FYS型耐腐蝕液下泵可能產生的原因

FYS型耐腐蝕液下泵解決方法

FYS型耐腐蝕液下泵流量不足

1. 泵過流部分另件損壞

2. 轉速不足

3. 吸入或輸出口部分堵塞

1. 更換另件

2. 檢查電壓、電機是否正常

3. 清除淤塞部分

FYS型耐腐蝕液下泵揚程不足

1. 葉輪損壞

2. 轉速不足

3. 輸液內含有氣體

1. 更換葉輪

2. 檢查電壓、電機是否正常

3. 降低液體溫度排除氣體

FYS型耐腐蝕液下泵軸承發熱

1. 主軸與電機軸不同心

2. 軸承蓋內缺油或油變質

1. 調整同心度

2. 加油或換油

FYS型耐腐蝕液下泵功率過載

1. 介質比重過大

2. 流量超過使用範圍

3. 產生機械擦

1. 更換較大功率電機

2. 按使用範圍工作

3. 檢查調整或更換磨損部件

FSY型玻璃鋼液下泵出液量小或不出液

1. 電機轉向不對

2. 葉輪中心線末浸入液內

1. 調整相位

2. 調整浸沒高度

FYS型耐腐蝕液下泵振動或雜音

1. 主軸與電機軸不同心

2. 轉子不平衡

3. 螺母有鬆動現象

4. 輸液內含有氣體或脫液運轉

5. 水軸承與軸頸磨損過大

1. 調整同心度

2. 更換另件

3. 擰緊各部位螺母

4. 降低液溫排除氣體，葉輪浸入液內

5. 更換水軸承，恢複軸頸
