硫酸裝置用泵

   以目前常見的二轉二吸酸洗淨化工藝法年產8萬噸硫酸裝置的淨化和幹燥吸收工序的流程為例說明

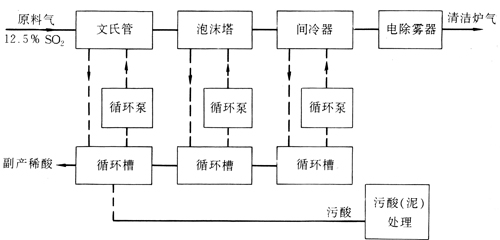

     酸洗淨化工藝流程如圖1所示，是利用含H₂SO₄約10％-30％的稀酸作為循環吸收液對含有雜質的爐氣進行淨化。與水洗淨化相比，其優點是可以實現淨化過程中的封閉循拜操作，可以大限度地減少有害物質排放，減少環境汙染，還可以副產部分稀酸。

實現稀酸循環的關鍵設備之一就是稀酸循環泵。稀酸在整個淨化流程中循環使用，酸濃度、酸溫度以及酸中所含的雜質成分和固體顆粒對循環泵的結構、材料的設計和選擇都十分重要。按產氣原料礦的不同，原料氣中所含的雜質也不同，造成稀酸中的雜質成分和含雜質有所不同。稀酸中不僅含有氯離子，還含砷及其化合物或含氟及其化合物，或兩者兼而有之另外稀酸中還含有大量被衝洗下來的固體顆粒。稀酸濃度一般不超過30％(H2S04)，酸溫度在40-60℃。硫酸廠用的稀酸循環泵常采用既耐腐蝕又耐一定磨蝕的非金屬臥式泵。

    2．幹燥吸收工段

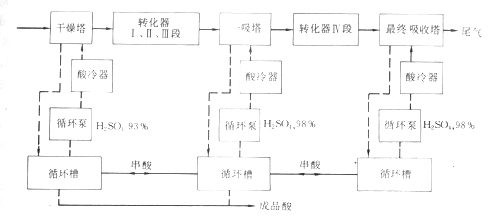

    幹燥吸收工段是將經過淨化的含S02原料氣轉化成S03氣後，再由濃流酸吸收製成成品酸，其工藝流程見圖2-108。

    SO2的幹燥和吸收都是用高濃度的硫酸為吸收介質的，濃酸由循環泵在幹燥塔與循環槽間實現自我循環操作,濃酸相對雜質含量低,但酸濃度,酸溫度較高,幹燥酸濃度一般在93％以上，吸收酸濃度為98 ％，是一種強氧化性酸，酸溫度在80℃

以上高可達119℃。強氧化酸的酸溫度對腐蝕率有很大影響。

    由於濃酸屬於強氧化腐蝕性介質，對設備的密封安全性要求較高，采用臥式泵時，軸封的結構和材料問題難以解決，維護也比較困難。目前多選用立式液下泵，結構見圖2-109。其特點是泵的主體處於液相中，無泄漏、不占地、安裝維修簡便，軸封的結構、選材都比較容易解決。對泵的水力學性能一般要求不高。關鍵部件的材料可選用耐強酸腐蝕的含鉻鑄鐵、合金、特殊不鏽鋼等，但價格比臥式泵高。
