隔膜泵選型方法

隔膜泵摘要:

主要闡述了隔膜泵的組成和分類，以及調節間的類型、執行機構、作用方式、流量特性等選擇原則和方法，並對調節閻選擇的方法、原則進行了分析。隔膜泵在過程控製中的作用是接受調節器或計算機的控製信號，改變被調介質的流量，使被調參數維持在所要求的範圍內，從而達到生產過程的自動化。如果把自動調節係統與人工調節過程相比較，檢測單元是人的眼睛，調節控製單元是人的大腦，那麽執行單元—隔膜泵就是人的手和腳。要實現對工藝過程某一參數如溫度、壓力、流量、液位等的調節控製，都離不開隔膜泵。因此正確選擇隔膜泵在過程自動化中具有重要意義。

不鏽鋼氣動隔膜泵

隔膜泵的組成與分類

隔膜泵又稱控製泵，是執行器的主要類型，通過接受調節控製單元輸出的控製信號，借助動力操作去改變流體流量。隔膜泵一般由執行機構和閥門組成。如果按其所配執行機構使用的動力，隔膜泵可以分為氣動、電動、液動三種，即以壓縮空氣為動力源的氣動隔膜泵，以電為動力源的電動隔膜泵，以液體介質(如油等)壓力為動力的電液動隔膜泵，另外，按其功能和特性分，還有電磁閥、電子式、智能式、現場總線型隔膜泵等。隔膜泵的產品類型很多，結構也多種多樣，而且還在不斷更新和變化。一般來說閥是通用的，既可以與氣動執行機構匹配，也可以與電動執行機構或其他執行機構匹配。

隔膜泵類型的選擇

1、隔膜泵的閥體類型選擇閥體的選擇是隔膜泵選擇中重要的環節。隔膜泵閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控製過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解係統對隔膜泵的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方麵考慮:

(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合麵每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。
(3)耐腐蝕由於介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。
(4)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

(5) 防止閃蒸和空化閃蒸和空化隻產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量係數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。

2、隔膜泵執行機構的選擇

(1)輸出力的考慮
執行機構不論是何種類型，其輸出力都是用於克服負荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有關力的作用)。因此，為了使隔膜泵正常工作，配用的執行機構要能產生足夠的輸出力來克服各種阻力，保證高度密封和閥門的開啟。
對於雙作用的氣動、液動、電動執行機構，一般都沒有複位彈簧。作用力的大小與它的運行方向無關，因此，選擇執行機構的關鍵在於弄清大的輸出力和電機的轉動力矩。對於單作用的氣動執行機構，輸出力與閥門的開度有關，隔膜泵上的出現的力也將影響運動特性，因此要求在整個隔膜泵的開度範圍建立力平衡。
(2)執行機構類型的確定

對執行機構輸出力確定後，根據工藝使用環境要求，選擇相應的執行機構。對於現場有防爆要求時，應選用氣動執行機構，且接線盒為防爆型，不能選擇電動執行機構。如果沒有防爆要求，則氣動、電動執行機構都可選用，但從節能方麵考慮，應盡量選用電動執行機構。對於液動執行機構，其使用不如氣動、電動執行機構廣泛，但具有調節精度高、動作速度快和平穩的特點，因此，在某些情況下，為了達到較好調節效果，必須選用液動執行機構，如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控製等。

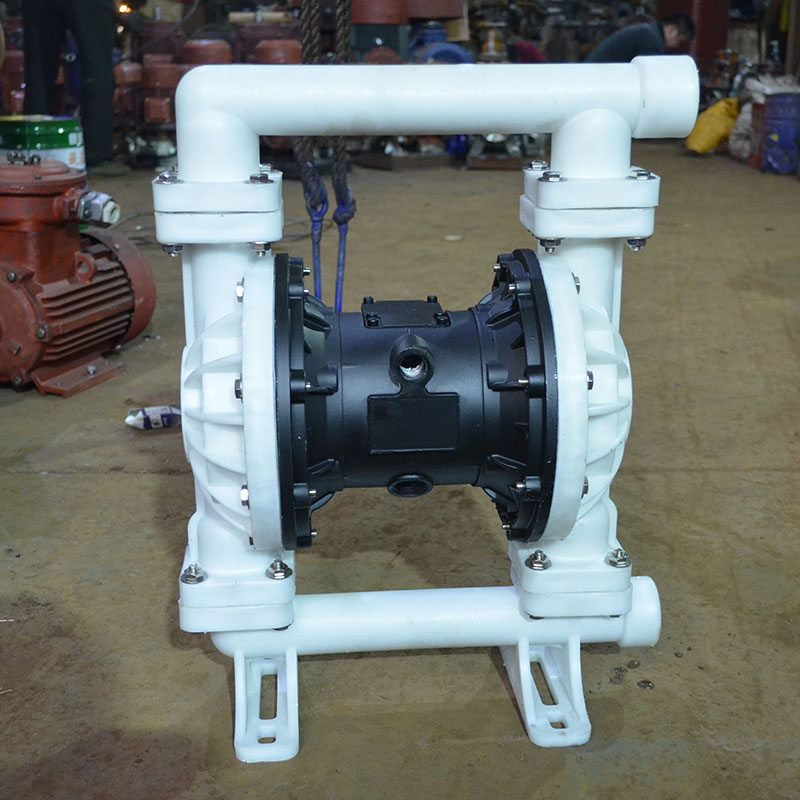

工程塑料氣動隔膜泵

隔膜泵的作用方式選擇

隔膜泵的作用方式隻是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型)，通過這四種組合形成的隔膜泵作用方式有氣開和氣關兩種。對於隔膜泵作用方式的選擇，主要從三方麵考慮:a)工藝生產安全;b)介質的特性;c)保證產品質量，經濟損失小。

隔膜泵流量特性的選擇

隔膜泵的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關係，理想流量特性主要有直線、等百分比(對數)、拋物線和快開等4種。常用的理想流量特性隻有直線、等百分比(對數)、快開三種。拋物線流量特性介於直線和等百分比之間，一般可用等百分比特性來代替，而快開特性主要用於二位調節及程序控製中，因此隔膜泵特性的選擇實際上是直線和等百分比流量特性的選擇。

隔膜泵流量特性的選擇可以通過理論計算，但所用的方法和方程都很複雜。目前多采用經驗準則，具體從下幾方麵考慮:①從調節係統的調節質量分析並選擇;②從工藝配管情況考慮;③從負荷變化情況分析。選擇好隔膜泵的流量特性，就可以根據其流量特性確定閥門閥芯的形狀和結構，但對於像隔膜閥、蝶閥等，由於它們的結構特點，不可能用改變閥芯的曲麵形狀來達到所需要的流量特性，這時，可通過改變所配閥門定位器的反饋凸輪外形來實現。

隔膜泵口徑的選擇

隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜泵進行Cv計算，並提供隔膜泵設計說明書。從隔膜泵的Cv計算到閥的口徑確定，一般需經以下步驟:

1、計算流量的確定。現有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin.
2、閥前後壓差的確定。根據已選擇的閥流量特性及係統特點選定S(阻力係數)，再確定計算壓差。
3、計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin.
4、選用Cv。根據Cmax,在所選擇的產品標準係列中選取>Cmax且與其接近的一級C.
5、隔膜泵開度驗算。一般要求大計算流量時的開度≯90%，小計算流量時的開度≮10%。
6、隔膜泵實際可調比的驗算。一般要求實際可調比≮10。

7、閥座直徑和公稱直徑的確定。驗證合適後，根據C確定。

襯氟電動隔膜泵

隔膜泵的選擇是非常細致的工作，不僅要有紮實的專業理論知識，還要有豐富實踐經驗。選擇得好不僅有利於調節控製回路PID參數的整定，使被調參數得到較好地控製效果，也使隔膜泵的使用壽命大大增長。隔膜泵的選擇要因地製宜，並非一成不變，要在實踐的過程中不斷總結和創新，特別隨著機電一體化技術、計算機和數字信息技術的應用，隔膜泵的結構功能變得更好、更全麵，為選擇隔膜泵提供了極大的方便。
