QBY係列型氣動隔膜泵

氣動隔膜泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、製藥機械係統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。聯係電話：0577-67987292

說明書在線閱讀隔膜泵實物圖產品安裝圖紙

下一個產品：QBY型不鏽鋼氣動隔膜泵

上一個產品：沒有了

產品概述

QBY係列氣動隔膜泵是一種新型輸送機械，是目前國內新穎的一種泵類。采用空氣壓縮機壓縮空氣為動力源，對於各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成係列化生產，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三種材質、鋁合金、鑄鐵、不鏽鋼。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、製藥機械係統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

性能參數

型號	流量 (m3/h)	揚程 (m)	出口壓力 (kgf/cm2)	吸程 (m)	大允許能過顆粒直徑 (mm)	大供氣壓力 (kbf/cm2)	大供氣消耗量 (m3/min)	材料
型號	流量 (m3/h)	揚程 (m)	出口壓力 (kgf/cm2)	吸程 (m)	大允許能過顆粒直徑 (mm)	大供氣壓力 (kbf/cm2)	大供氣消耗量 (m3/min)	鋁合金	不鏽鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

注:★－有 ∕－無

主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

2、泵吸油漆、樹膠、顏料。

3、粘合劑和膠水、全部種類可用泵吸取。

4、各種瓦、瓷、磚器及陶器釉漿。

5、油井鑽好後，用泵吸沉積物及灌漿。

6、泵吸各種乳劑和填料。．

7、泵吸各種汙水。

8、用泵為油輪，駁船清倉吸取倉內汙水。

9、啤酒花及發酵粉稀漿、糖漿、糖密。

10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

11、各種橡膠漿。

12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

13、各種劇毒、易燃、易揮發液體。

14、各種強酸、強堿、強腐蝕液體。

15、各種高溫液體高可耐150℃。

16、作為各種固液分離設備的前級送壓裝置。

技術參數

流量：0-30m3/h；

揚程：0-50m；

口徑：10-100mm；

溫度：-15-+120℃；

壓力：0.1-0.7MPa；

自吸高度：5-7m。

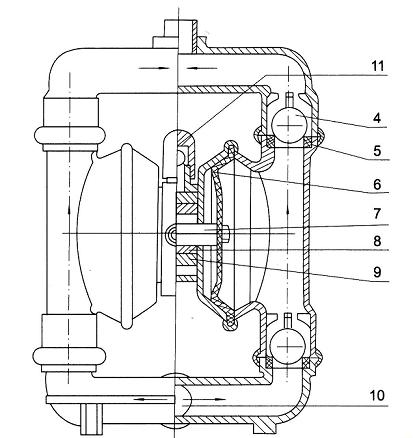

結構圖

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連杆 8 連杆銅套 9 中間支架 10 泵進口 11 排氣口

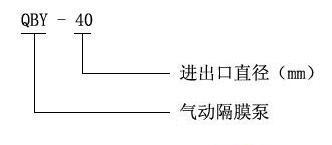

型號意義

使用注意事項

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有髒物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然後再開泵數分鍾，將泵體介質排淨為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連杆，鉛套清洗幹淨，並不要損壞白色四氟密封圈，按原樣裝好，即可使用。

應用實例

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽淨，表麵總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對於有低位脫水槽的油罐，雖可將剩下的油和水排放到含油汙水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且汙染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至於汙染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺杆泵卸油，倉庫隔板之間至少要剩餘50t油，若用排量較大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，並可用於向壓濾機送壓。

6、下水井、暗溝排除漬水、汙油在下水井管道，閥門及暗溝檢修時，需要排除漬水和汙油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收汙油，排泄潰水。

7、汙水處理場和汙泥池的清掃汙水處理場的汙泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由於這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵應用於環烷酸精製轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方麵都有它自己的優勢。
