CQ型不鏽鋼磁力泵

產品概述：

CQ型不鏽鋼磁力泵(簡稱磁力泵)是將永磁聯軸器的工作原理用於離心泵的新產品,設計合理、工藝先進,具有全密 封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件 處於完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的 工程塑料、鋼玉陶瓷、不鏽鋼作為製造材料,因此它具有良好的抗腐蝕性能,並可以使被輸送介質免受汙染。 主要材料及用途 磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便。可廣泛用於化工、製藥、石油、電鍍、食 品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備 配套、過濾機配套。特別是易漏、易,燃、易爆液體的抽送。防爆電動機選用此泵則更為理想設備。

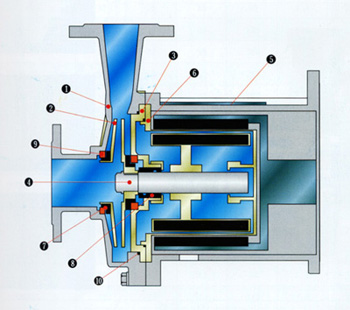

結構簡圖：

安裝和使用：

1、磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對於特殊要求垂直安裝的場合，電機務必朝 上。

2、當抽吸液麵高於泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液麵低於泵軸心線時，管道需配備底 閥。

3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。 4、檢查電機旋轉方向是否與磁力泵轉向標記一致。

5、電機啟動後，緩慢打開排出閥，待泵進入正常工作狀態後，再將排出閥調到所需開度。

6、泵停止工作前，應先關閉排出閥門，然後關閉吸入管閥門。

使用注意事項：

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電後再啟動時 所造成時空載運轉。

2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、泵在使用中環境溫度應小於40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許範圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用溫 度<100℃，輸送吸入壓力不大於0.2mpa，大工作壓力1.6mpa、密度不大於1600kg/m3，粒度不大於30×10- 6m2/s的不含硬顆粒和纖維的液體。

5、對於輸送液為易沉澱結晶的介質，使用後應及時清洗，排淨泵內積液。 6、磁力泵運行500小時後，應拆檢軸承和端麵動環的磨損情況，若軸承和軸套的間隙大於0.5～1mm，葉輪軸向 竄動1.5～2mm時，應 更換軸承和軸向動環。

故障原因及排除方法：

性能參數表：
