螺杆泵結構圖及螺杆泵工作原理

G單螺杆泵應用

該螺杆泵可用於輸送中性或腐蝕性的液體，清淨的或磨損性的液體，含有氣體或易產生氣泡的液體，高粘度或低粘度的液體，包括含纖維物和固體物質的液體。

食品業：用於酒廠輸送酒、廢渣及製酒流程中的投配料的輸送

紡織業：用於輸送合成纖維液、黏膠液、染液、油墨、尼龍粉液。

造製業：用於紙漿黑液的輸送

石油業：用於多種油類、油脂產品的地麵輸送泵

化工業：用於輸送各種懸浮液、乳膠液、酸、堿、鹽液等

造船業：用於輸送渣油、掃艙和汙水、海水等

建築業：輸送灰漿、灰膏

核工業：輸送帶顆粒放射性液體

冶金與礦山業：用於輸送氧化物和廢水、礦井排水和液體炸藥的輸送

電廠：用於水煤漿的輸送

G單螺杆泵工作原理

單螺杆泵是一種內齧合的密閉式螺杆泵，屬轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其齧合的單頭螺旋螺杆即轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子與轉子付就連續齧合形成密封腔，這些密封腔容積不變地作勻速軸向運動，輸入介質從吸入端流經定子-轉子付輸送至壓出端，輸入密封腔的介質流過定子而不被攪動和破壞。因此，可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘稠的液體。

G單螺杆泵安裝

單螺杆泵可水平和垂直安裝。

泵和驅動電機由一個彈性聯軸器或一個中間傳遞裝置聯接在一起，並安裝在同一底座上。根據用戶的需求來提供機組安裝尺寸。

G單螺杆泵技術特點

泵出口所允許的流量範圍和所需功率可從泵性能表中查找。

G單螺杆泵驅動方式

1、  由彈性聯軸器聯接和變頻調速電機驅動方式

2、  由彈性聯軸器聯接和固定減速電機驅動方式

3、  由彈性聯軸器聯接和無級變速電機驅動方式

4、  由背包式電機皮帶輪驅動方式

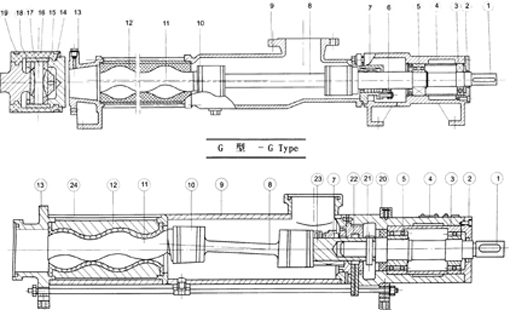

G單螺杆泵結構

螺杆泵零件明細
